當你騎著電瓶車快速過十字路口的時候，突然遇到闖紅燈的老奶奶，幸好一個剎車制動停住了，保住了一套房。此時此刻是不是感謝剎車很給力呢。那么運動中的電瓶車制動時，多余能量哪里去了呢？ 這就是制動電阻的作用，把動能轉換成電能釋放掉。

同樣的道理在伺服中也是一樣的。 驅動器中通常有電容，用來存貯轉換出的電能，但是電容的容量有限，超出部分就需要用電阻來釋放掉，所以今天給大家介紹中智電氣南京有限公司自主研發生產伺服驅動器外接制動電阻是如何接線的以及參數如何設置，有以下幾個操作步驟，一起來學習一下吧。

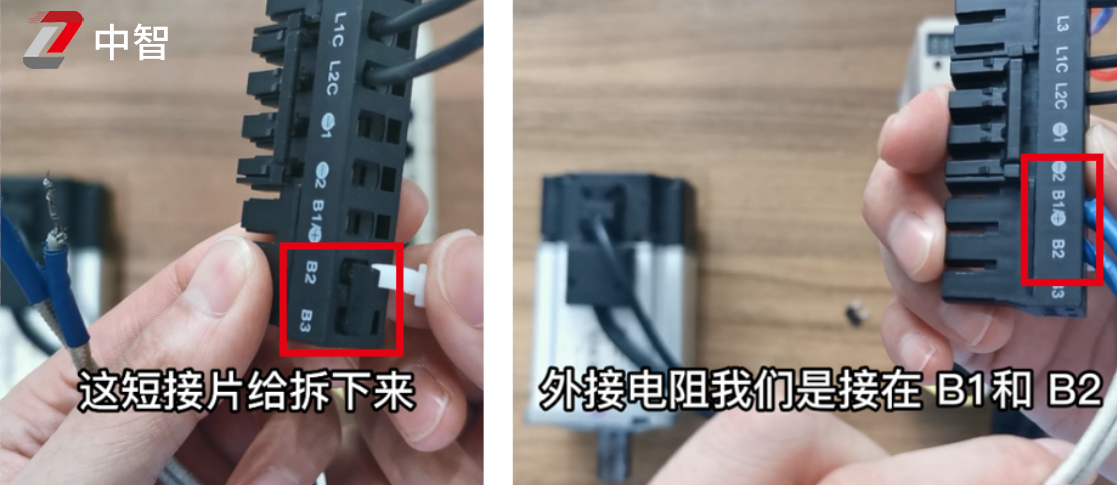

首先將接線端子上面的B2、B3短接片拆除，在B1,B2之間連接外接電阻。（如圖01）

（圖01）

在設置參數前前先我們了解下中智伺服驅動器的型號，每個功率段都有一個min允許電阻值，我們操作的演示的是MZ630PS5R5I，min允許電阻值是40Ω ，選擇阻值小于min電阻值會報922這條信息。（如圖02）

（圖02）

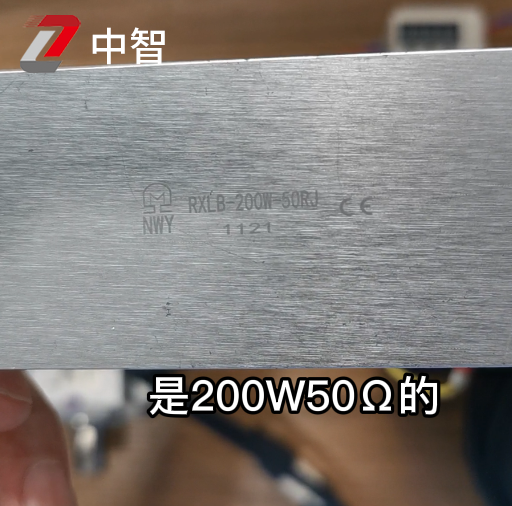

我們演示的外接制動電阻是200W50Ω的如圖（03），是在允許阻值范圍內的，然后把端子插入電源接口，上電。

（圖03）

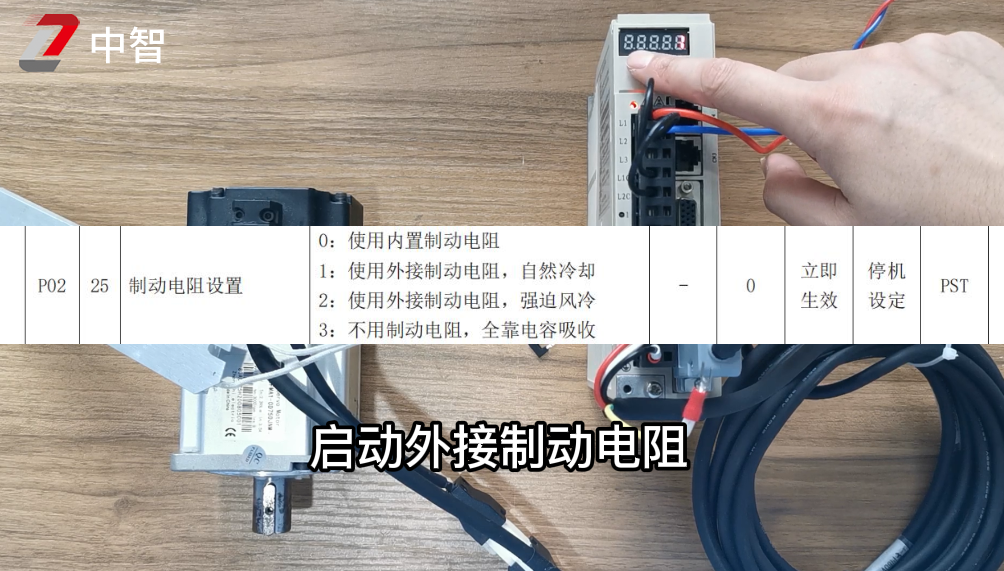

外接制動電阻接好之后，就需要調幾個參數。進入 P02.25設置成1，使用外接制動電阻，自然風冷卻。（如圖04）

（圖04）

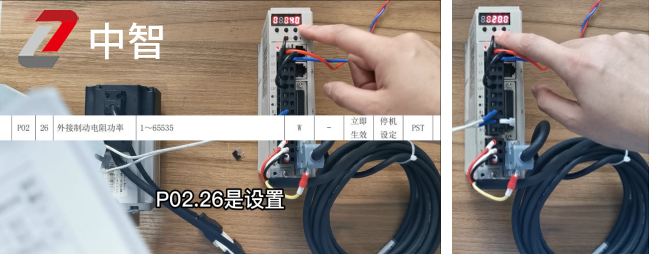

進入P02.26，P02.26是設置外接電阻的功率，我們的外接制動電阻功率是200W的所以設置成200。（如圖05）

（圖05）

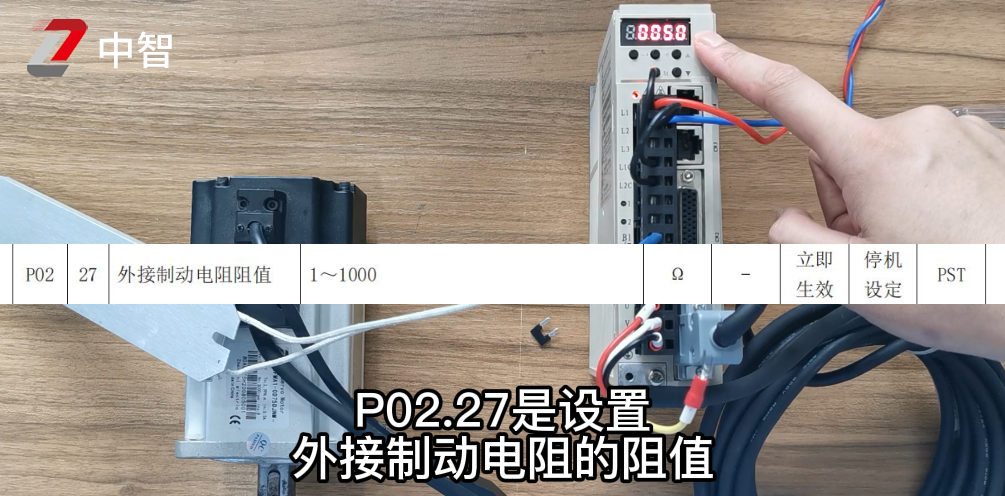

接著進入P02.27是P02.27設置外接電阻的阻值（Ω）。因為我們的外接電阻是50Ω，所以就設置成50Ω保存。

中智電氣南京有限公司是專業從事工業自動化驅控部件的研發、生產、銷售和服務的高新技術企業，以自主研發的伺服電機及伺服驅動器、永磁同步電機及驅動器、變頻器等產品為基礎，為客戶提供完整的自動化驅動與控制方案。若您還不清楚如何外接伺服制動電阻，趕緊跟我們聯系吧，我們安排專業售后服務專員為您1對1細心指導。
